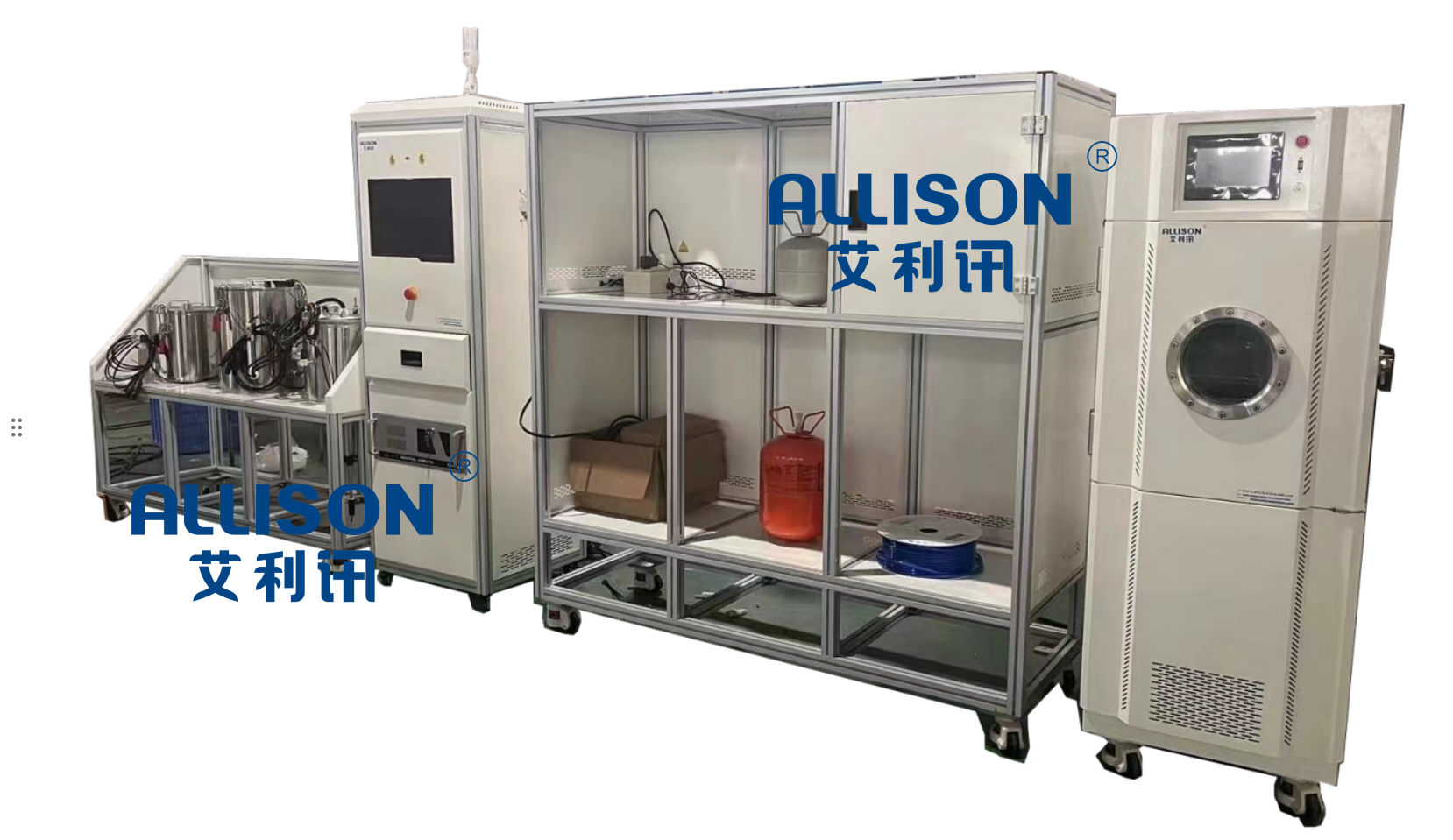

传感器浓度分析测试系统 IEC 60335-2-40:2022 的测试设备

传感器浓度分析测试系统 IEC 60335-2-40:2022 的测试设备

可燃制冷剂监测系统标准 IEC TS 63542_2024

IEC TS 63542:2024

国际电工委员会（IEC）于2024年8月13日发布可燃制冷剂监测系统第一版标准 IEC TS 63542:2024。IEC TS 63542:2024适用于使用可燃制冷剂的器具中符合IEC 60335系列相关标准的制冷剂检测系统。

IEC 60335系列的相关标准包括：

·  IEC 60335-2-40：热泵、空调和除湿机的特殊要求

·  IEC 60335-2-89：带有集成或远程制冷剂单元或电机压缩机的商用制冷设备和制冰机的特殊要求

·  IEC 60335-2-104：从空调和制冷设备中回收和/或再循环制冷剂的器具的特殊要求

·  IEC 60335-2-118：专业冰淇淋机的特殊要求

测试系统，主要是针对全球气候变暖以及全球碳中和碳达峰，欧洲、美国、澳大利亚等国家和地区都出台了禁用高全球变暖潜值（GWP）制冷剂的相关法规和政策。针对企业开始研发和生产以R32、R290，R600a和R1234yf等为代表的低GWP值可燃制冷剂产品。但是这些可燃制冷剂的使用，增加了产品易燃易爆的风险。基于安全层面的考虑，当空调可燃制冷剂充注量超过一定范围时，IEC 60335-2-40: Annex LL对可燃制冷剂监测系统给出了测试要求。

设备简介：

1.可燃制冷剂检测系统测试设备，主要根据相关测试标准IEC 60335-2-40，与客户提供的技术参数与而研发与订制。主要适用对在不同的制冷剂气度浓度的分析与传感器浓度信号分析与试验。通过使用不同的制冷剂进行浓度模拟测试，向所测试仓进行定量投放，通过程式控制与气体浓度发生器对防爆测试仓内的气体浓度发生与测试模拟环境提供。并通过浓度分析仪进行监测，通过PLC对所测试的传感器进行数据采集并分析。通过PLC、浓度分析仪、信息采集部份进行电脑数据对比与分析判断。并由控制电脑进行数据自动记录与数据保存。浓度分析测试系统，适用于研发、制造、品质管理等环节领域。测试设备具有系统使用简捷、直观。测试结果自动存储，并可通过USB进行数据导出等功能。

2.分析测试系统，主要组成部份为，高低温防爆环境测试仓、浓度分析系统、制冷剂释放调节装置、响应测试装置、中毒性试验装置、油雾试验装置、防爆测试装置、中控系统等。

3.高低温防爆环境测试仓：采用防爆式结构，内部空间容积不少于50L，内空间工作尺寸约：350mmX350mmX500mm。测试仓测试钣金+型材框架结构，内箱采用内不诱钢，外喷粉，外观简洁、美观。顶部设有防爆门，能有效的防止测试过程中产生箱体炸开的情况出现，大大提高了实验过程中的安全性。内部配置可换气系统与对向排气功能，有效防止在测试过程中，所测试的制冷剂外泄，采用压缩空气进行快速换气，大大提高了测试仓的净化与有害气体的漏泄。

4.浓度分析系统检测系统根据不同型号的制冷剂，由气体浓度分析仪进行浓度检测，制冷剂检测系统可通过模式切换，适用于响应测试、中毒性试验、油雾试验、高低温环境仓内监控等。 通过信号采集，实时对设制冷剂浓度进行检测并分析。当到达与高于报警设定的制冷剂浓度时，数据采集系统具有自动读取相关数据与报警提示功能。通过PLC进行分析仪与传感器的数据对比而进行数据判断。相关测试数据与测试结果系统自动存储，并可通过USB进行数据导出。
